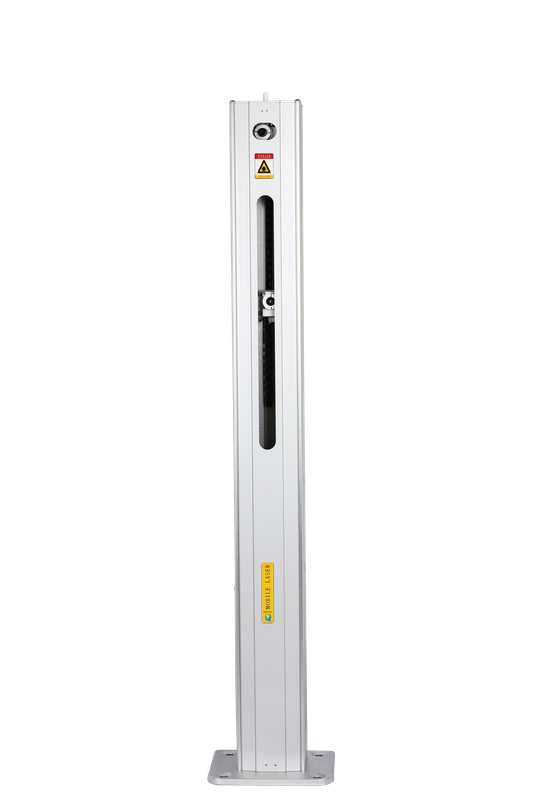

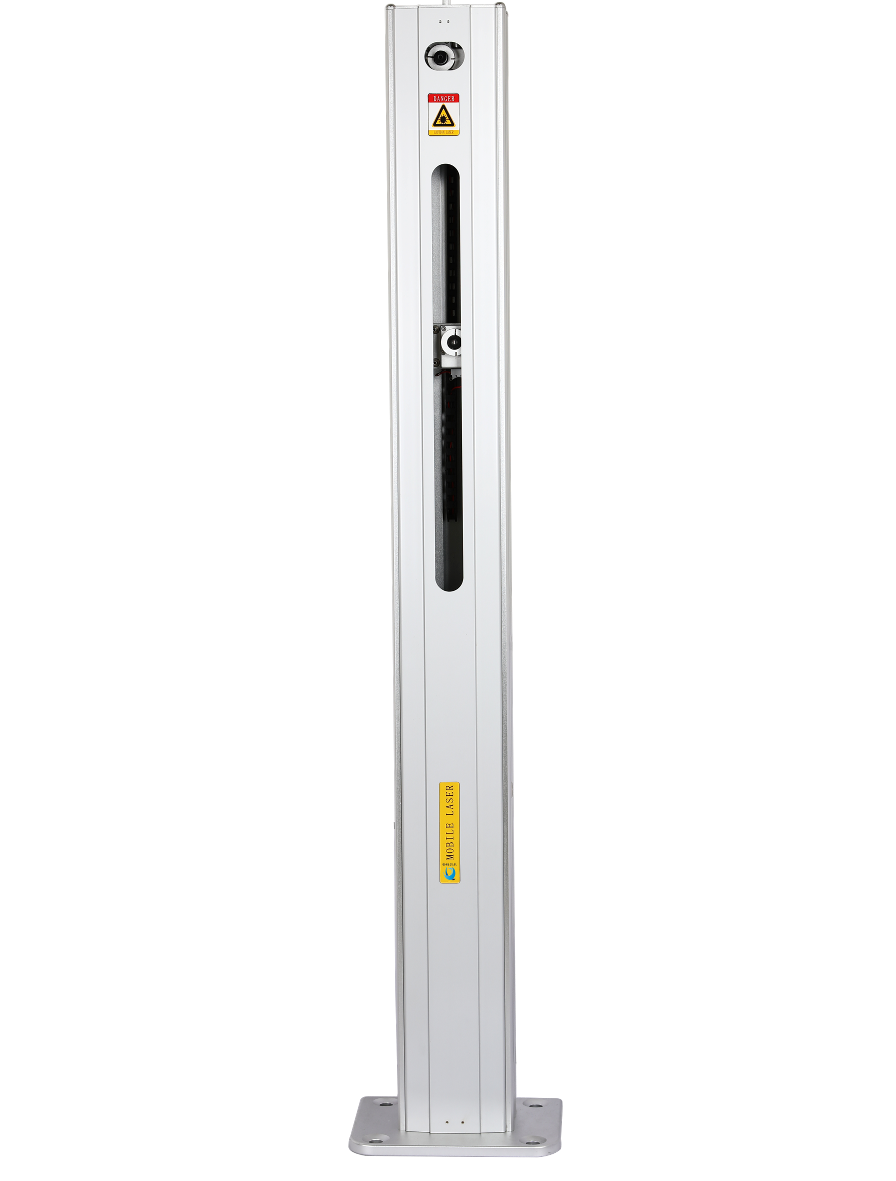

CT SIM ليزر
المعايير الفنية
1. منتج اسم: CT سيم الليزر

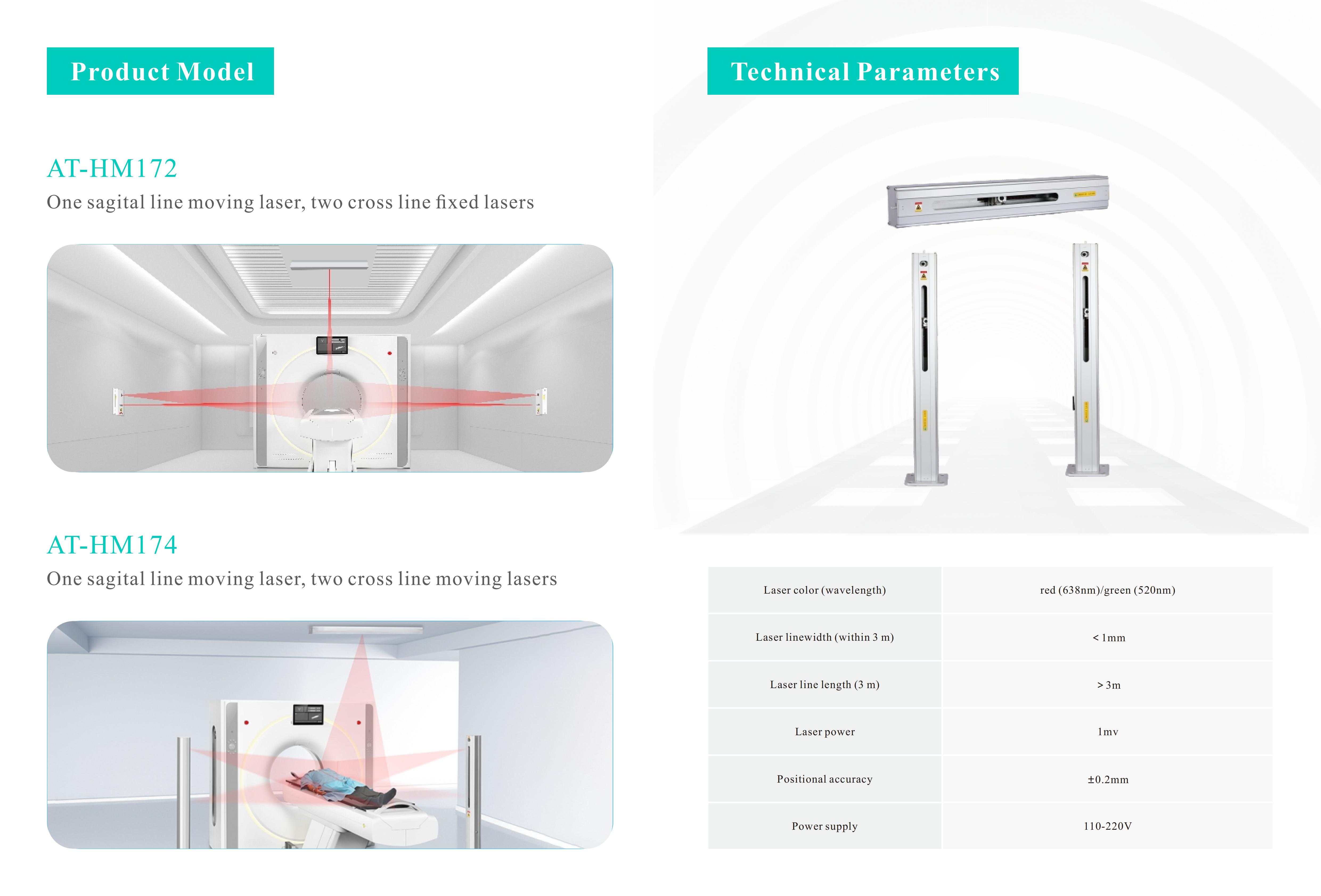

2. نموذج: YC-HM172/YC-HM173/YC-HM174/YC-HM121
1) نموذج: YC-HM172
خط واحد سحري يتحرك ليزر ، ليزر ثابت خط ثابت
2) النموذج: YC-HM173
خط واحد خطية ليزر متحرك ، ليزر خط واحد متحرك ، وليزر ثابت خط ثابت
3) النموذج: YC-HM174
خط واحد سحري يتحرك ليزر ، خطين خطوط ليزر متحرك
4) النموذج: YC-HM121
أربعة خط سهلة تحريك الليزر.
الأمور تحتاج إلى الاهتمام:
1. لا يمكن للموظفين غير المدربين تشغيل هذا المنتج واستخدامه.
2. هذا المنتج ينتمي إلى الفصل I الليزر ، من فضلك لا تنظر مباشرة إلى الشعاع!
1) حذر: قد يحدث التعرض للإشعاع الضار إذا لم يتم استخدام جهاز التحكم أو التعديل أو إذا تم تنفيذ كل خطوة وفقًا لهذا المطلب!
2) ليست هناك حاجة لارتداء نظارات واقية للتشغيل العادي. يحتاج موظفو الصيانة إلى ارتداء نظارات واقية في عملية الصيانة. يُقترح أن يكون الطول الموجي الواقي 600-700 نانومتر ، والكثافة البصرية المضادة للليزر هي OD4+.
3) مواصفات الليزر: الطول الموجي 635 ± 5nm ، الحد الأقصى للطاقة <1 ميجاوات ، زاوية التباعد> 80 درجة ، الإشعاع: 7.93 ميجاوات/سم2.
3.
1. مقدمة المنتج
1) حدود
مدخل الجهد االكهربى: AC220V 50 هرتز
تقييم قوة: 100va
لون خط الليزر: أحمر أو أخضر
الطول الموجي بالليزر: 635±5nm
طريقة الحركة: صعودا وهبوطا
عدد خطوط ضوء الليزر: 5 أسطر
السرعة المتحركة: 18.75mm/s
عرض خط مصباح الليزر: عرض الخط عند 3 أمتار من نافذة انبعاث الليزر أقل من 1M ، ركيزة انعكاس سوداء ضعيفة
طول خط مصباح الليزر: طول الخط ≥1M في المسافة من نافذة انبعاث الليزر 3M
دقة نظام تحديد المواقع بالليزر: ≤1mm
2) بيئة التشغيل
درجة الحرارة المحيطة: -10℃ ~ +50℃
الرطوبة النسبية: 0 ٪ ~ 95 ٪ ، لا تكثيف
إدخال الطاقة AC 220V ± 10 ٪
أساس نظام موثوق: يجب أن تكون مقاومة الأساس أقل من 4 أوم
البيئة: لا اهتزاز ، لا غبار ، لا بخار ، إلخ
الضغط الجوي: 70 ~ 106kpa
2. تعليمات التثبيت والاستخدام
سنعرض لك الفيديو بعد شراء الليزر المتحرك.
3. الرموز والتعليمات
رمز | تعليمات |
| المعدات الكهربائية والإلكترونية النفايات يحتاج أن تعامل بشكل منفصل (يرجى الامتثال للقوانين واللوائح المحلية) |
| احذر من إشعاع الليزر ، لا تنظر مباشرة إلى الحزمة. |
| Tهنا هو إشعاع ليزر الفئة 1 عند فتحها ، لا تنظر إلى الحزمة. |
| الطول الموجي للليزر الأحمر: 635 ± 5nm ، أقصى قدر من طاقة الخرج <1 ميجاوات. |
| يجب أن تكون حزمة النقل رأسية للأعلى أثناء النقل. |
| تحتوي حزمة النقل على عناصر هشة ، والتي يجب معالجتها بعناية. |
| الحفاظ على جفاف. |
| Tنطاق الإمبراطوري لترRansportation: -10--50 ℃ |
| سلك فتيل F1A/250V |
L | قم بتوصيل محطة خط الطور لمصدر طاقة الشبكة (AC 220V) |
N | قم بتوصيل المحطة المحايدة لمصدر طاقة الشبكة |
| محطة الأرض الواقية |
| تشغيل |
| السلطة قبالة |
4. إصلاح وصيانة المنتج
1) التفتيش اليومي
Cاطلب من حالة الجهاز وتأكد من أن الجهاز في حالة جيدة قبل تحديد موقع الجهاز bقبل استخدام الجهاز كل يوم.
أ. مكونات الجهاز سليمة ، ولم يتم نقلها ، و صدَفَة لم يكن افتتح.
ب. جميع الأسلاك والكابلات ، بما في ذلك أسلاك التأريض ، لا تسقط أو العزل لا تالف.
ج. هنالك لا توجد مسألة غريبة تمنع أنبوب الأشعة السينية قناة شعاع وسطح كاشف لوحة الأشعة السينية.
د. جميع ضوء المؤشر يعمل بشكل طبيعي عند تشغيل الطاقة.
2) يوميًا صيانة
أ. الحفاظ على سطح نظام تحديد موقع الليزر نظيفة.
ب. استخدم قطعة قماش خالية من الغبار لمسح نافذة الليزر برفق.
ج. لا تقم بإزالة القشرة أو الكابلات أثناء التنظيف وعدم تصادم الجهاز.
د. لا تنظف الجهاز عندما يتم تشغيله.
3) الاكتئاب الذاتي اليومي
أ. قم بتشغيل الطاقة ، حركة فحص المصباح الذاتي للليزر و إعادة ضبط إلى الأصل المحدد.

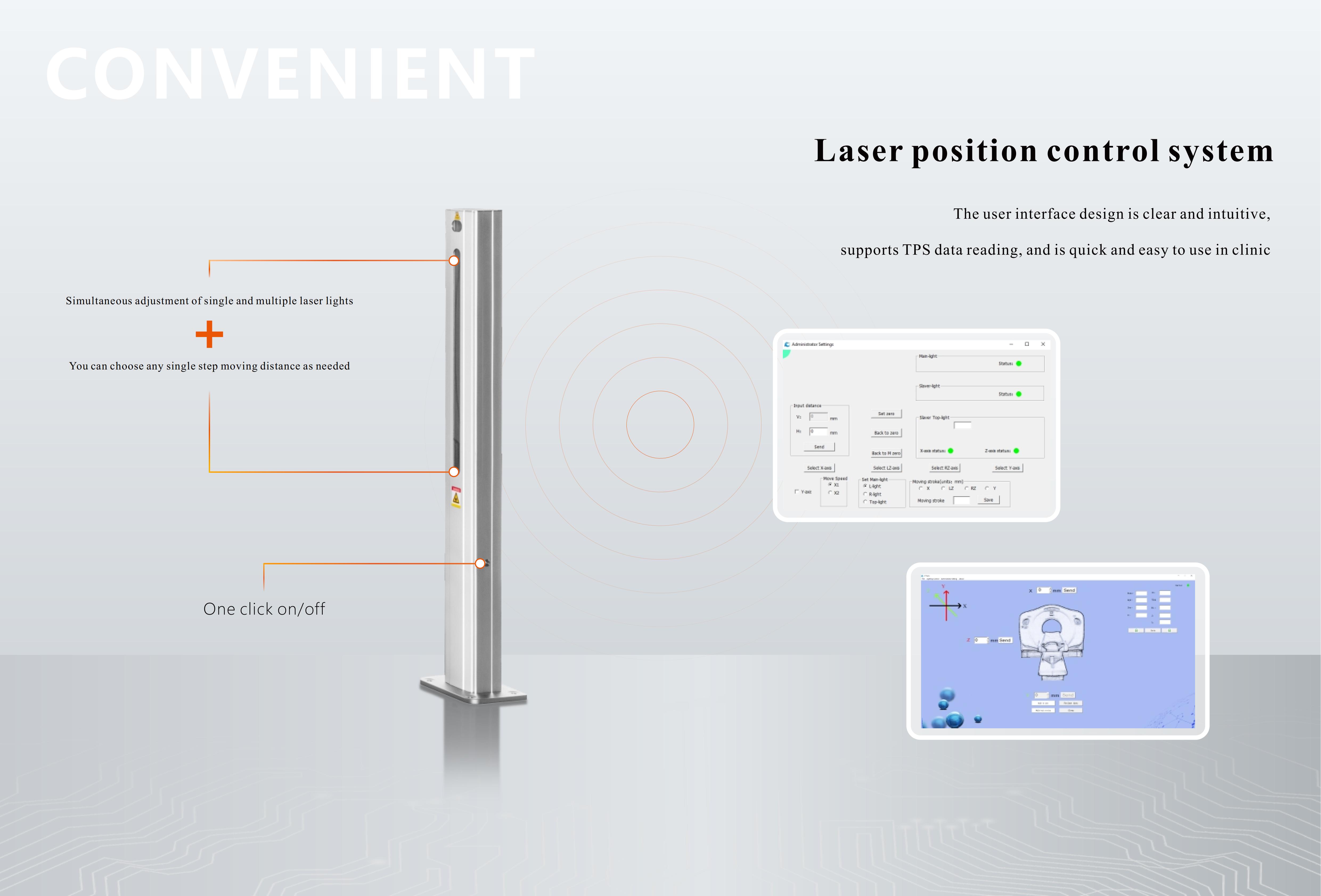

ب. افتح برنامج تشغيل نظام تحديد المواقع بالليزر ، تحقق مما إذا كان مصباح الليزر يمكن أن ينتقل إلى الأصل المحدد في البداية عند النقر فوق أسفل الأصل على البرنامج..
5. التخزين والنقل
1) تخزين
أ. بيئة التخزين: يجب تخزينها في مكان جاف خالٍ من الغبار بدون غاز تآكل وتهوية جيدة.
ب. درجة حرارة التخزين: -10° ج إلى +55° C
ج. الرطوبة النسبية: ≤ 80 ٪
د. الضغط الجوي: 50 كيلو باسكال ~ 106kpa
2) مواصلات
أ. لا ترمي أو تغلب على الصناديق أثناء النقل ووضع الصناديق وفقًا للعلامات على الصناديق.
ب. درجة حرارة النقل: -10° ج إلى +50° C
ج. الرطوبة النسبية: 30 ٪ ~ 90 ٪ ، عدم الولادة
د. الضغط الجوي: 70 ~ 106kpa
6. الأمور تحتاج إلى الاهتمام:
1. لا يوجد تصادم ، يجب تخزين المنتج في مخزن نظيف وتجفيف داخل المخزن ، من فضلك لا يتم خلطه مع المادة الضارة والسامة في نفس الغرفة.
2. يرجى وضع المنتج في وضع أفقي عندما لا يتم استخدامه.
الصانع: Shenzhen Tengfei Yu Technology Co., Ltd.
بعد البيع:
هاتف: 86-755-83120094
سكايب: tfy medical
URL: www.tfy-medical.com
مرحبا بكم في فريق وكالتنا !!
